Grietas en paredes y columnas: cuándo preocuparse

Una grieta en la pared asusta porque no se sabe si es pintura o estructura. Esta nota no diagnostica tu casa. Ordena las preguntas que un ingeniero estructural hace antes de decir “no es nada” o “hay que revisar”. En Ecuador el capítulo para evaluar una edificación existente y, si corresponde, rehabilitarla es la NEC-SE-RE, publicada con el resto de la norma en el portal del Ministerio de Infraestructura y Transporte.

Si la grieta se abre, el elemento se desplaza o hay riesgo de que algo caiga, no esperes un artículo. Desaloja y avisa a los servicios de emergencia de tu ciudad. La revisión estructural es un encargo de ingeniería, no una respuesta de urgencia.

Dónde está la grieta importa más que el largo

El primer dato es el material que se rompió.

El enlucido, el empaste y la pintura se fisuran solos. Una línea fina que solo está en el revestimiento, que no atraviesa el bloque y que no se nota del otro lado del muro, suele ser un daño de acabado. Molesta y se repara con el albañil, después de confirmar que no sigue.

La mampostería de relleno —el bloque entre columnas— no es la estructura en un edificio aporticado, pero sus grietas cuentan una historia del movimiento del pórtico. Una fisura en la unión entre columna y pared, o una diagonal que cruza el paño, merece que alguien vea si la estructura se deformó.

El hormigón de columnas, vigas y losas es otra categoría. Una grieta en el elemento resistente no se tapa para olvidarla. Puede ser retracción superficial o puede marcar que el acero ya no está haciendo su trabajo. Distinguirlo pide ver el ancho, si hay desprendimiento, si la armadura está a la vista y si la grieta es nueva.

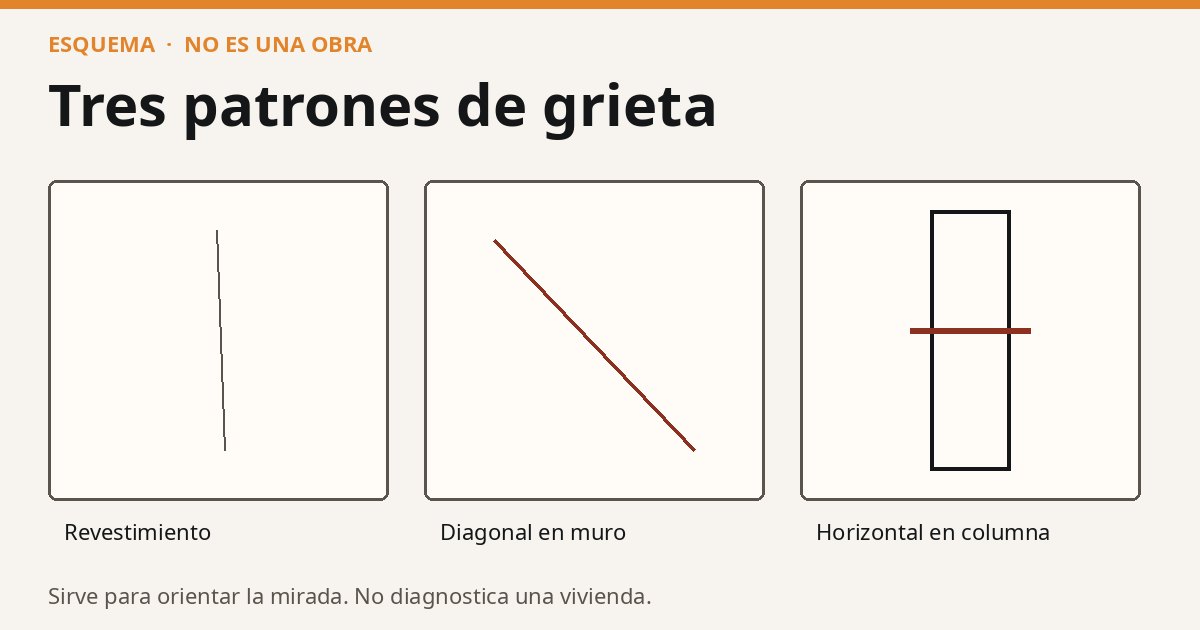

El esquema de esta página es un dibujo, no la foto de una obra:

Patrones que suelen preocupar más

Ningún patrón, por sí solo, es una sentencia. Son razones para llamar.

Diagonal en un muro de mampostería. A menudo se asocia a un desplazamiento en el plano del muro o a un asentamiento que no es uniforme. Si la diagonal nace en una esquina de ventana o de puerta y se repite en varios paños, la causa puede ser el movimiento de la estructura y no solo el mortero.

Escalonada siguiendo las juntas del bloque. Suele indicar que la pared se cortó a lo largo de las juntas, más débiles que el bloque. Otra vez: puede ser el relleno o puede ser el pórtico que lo arrastró.

Horizontal en una columna. Es de las que no se posponen. Puede marcar una zona donde la columna se abrió por flexión o por un problema de construcción en una junta de hormigonado. Ver el acero expuesto o un trozo de hormigón suelto sube la urgencia.

Vertical en una columna o en un muro de hormigón. A veces sigue la posición de los estribos o una junta. A veces indica que el recubrimiento se despegó. Hay que saber si es solo recubrimiento.

Grieta que sigue en la losa o en la viga, sobre todo si se abre en la cara inferior de una viga en el centro del tramo o junto a un apoyo. Ahí el elemento está trabajando a flexión y la fisura puede ser la que el hormigón armado espera controlar, o puede ser excesiva. El ancho y si crece deciden. No damos aquí un milímetro “permitido” de la NEC porque este artículo no sustituye la medición en obra ni el capítulo de hormigón.

Puertas o ventanas que ya no cierran, pisos con pendiente nueva o una grieta que une la cimentación con el muro. Apuntan al suelo o a un asentamiento. El estudio de suelos explica cuándo ese estudio es obligatorio; en una casa ya construida, el informe nuevo se lee junto con el daño, no en lugar de la revisión.

Cuándo la grieta puede esperar y cuándo no

Puede ser razonable observar, y anotar la fecha, si la fisura está solo en el revestimiento, no crece en varias semanas, no hay elementos de hormigón afectados y no hubo un sismo ni una obra vecina reciente. Marca los extremos con lápiz y una fecha. Si en un mes la marca se queda corta, ya no es “una rayita”.

Conviene pedir revisión pronto si:

• la grieta apareció o se abrió después de un sismo;
• está en una columna, una viga o una losa, no solo en el bloque;
• se ve el acero, hay hormigón suelto o la pieza está desplomada;
• se repite en el mismo lugar de varios pisos;
• estás por construir un piso más encima.

Construir un segundo piso sobre una grieta sin saber qué la causó es cargar el mismo problema. En Quito, una ampliación que pasa por la ECP pide láminas de la estructura existente y del reforzamiento cuando el calculista lo considera necesario. Está en la guía de la LMU-20.

Qué hace y qué no hace una revisión

La revisión estructural mira el edificio, el uso, los planos si existen y el daño. Puede concluir que el revestimiento se repara, que faltan datos o que hace falta un proyecto de reforzamiento. No promete que toda grieta se resuelva con un producto, ni que una foto de WhatsApp cierre el caso.

Tampoco es un peritaje para un juicio. Si necesitas un informe con ese fin, el alcance se acuerda aparte. Y no reemplaza a Bomberos ni al municipio si la edificación está en riesgo.

El diseño de una obra nueva, donde las grietas todavía no existen, es otro servicio: diseño estructural y diseño sísmico NEC. Una estructura bien detallada igual puede fisurar el hormigón dentro de lo que la norma acepta para el sismo de diseño. “Que no se agriete nunca” no es el objetivo de la NEC-SE-DS. Lo resumimos en diseño sísmico según la NEC.

Después del susto, el dato

Anota ciudad, piso, si la grieta está en bloque o en hormigón, si crece y si hubo sismo u obra vecina. Esas cuatro cosas orientan la visita mejor que un close-up sin contexto. Atendemos desde Cuenca, con visita cuando el caso lo requiere, en Cuenca, Quito, Guayaquil y Ambato.

Si el daño está en una columna o creció después de un temblor, no lo tapes antes de que alguien lo vea. El recubrimiento esconde la información que la revisión necesita.

Lo que una foto no alcanza a mostrar

Una foto cercana de la grieta ayuda a preparar la conversación. No muestra el contexto: si está en planta baja o en el último piso, si se ve igual del otro lado del muro, si en ese eje hay una viga o una columna, y si la casa es de hormigón aporticado con bloque de relleno o de mampostería confinada. Esas preguntas cambian la lectura. El bloque entre columnas de un pórtico no es el muro portante de una casa de mampostería, y una diagonal en uno y en otro no se trata igual.

La foto tampoco dice si el edificio se diseñó con la NEC vigente, si se construyó como el plano o si se añadió un piso. La NEC-SE-RE es el marco para evaluar y rehabilitar una estructura existente. No es una tabla de “grieta de tantos milímetros = segura”. Por eso esta página no publica anchos límite. El dibujo de arriba distingue tres patrones para orientar la mirada: una línea fina de revestimiento, una diagonal en el paño y una grieta horizontal en la columna. No es el registro de una obra real.

Qué anotar si no hay riesgo inmediato

Si no hay desplome ni piezas que puedan caer, un registro breve ayuda a decidir si alcanza una conversación o si la visita es el primer paso:

• la fecha en que se notó la grieta y si creció;
• el piso y la orientación (fachada, patio, eje de escalera);
• el material: enlucido, bloque u hormigón;
• si hubo sismo, excavación vecina, fuga de agua o un piso nuevo;
• si puertas y ventanas dejaron de cerrar.

Con eso se prepara la revisión estructural. El encargo no incluye, de entrada, el proyecto de reforzamiento ni la obra. Atendemos de forma remota desde Cuenca y coordinamos la visita cuando el daño está en elementos de hormigón o cuando se va a ampliar. En Loja y Riobamba el criterio es el mismo: el factor Z de la ciudad explica la amenaza sísmica de diseño, no la causa de una fisura ya abierta.

Fuentes

• NEC, capítulos incluida la NEC-SE-RE: portal del MIT.
• Acuerdos de la NEC: habitatyvivienda.gob.ec.
• ECP, láminas de ampliación y reforzamiento: ecp.ec/ingenieria.
